項目

內容

備注

產品名稱

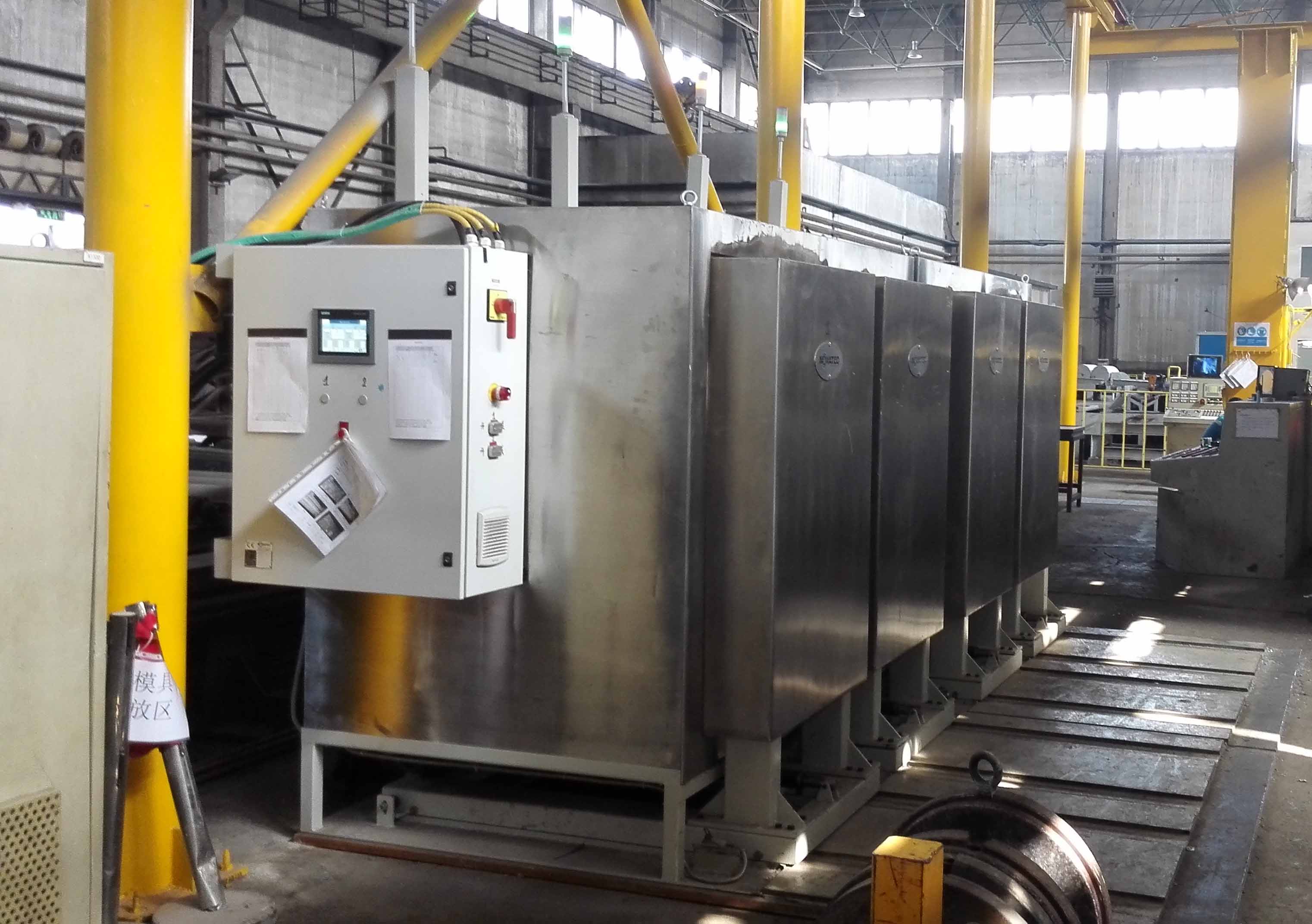

大型分腔式紅外模具加熱系統

產品型號

CB-0*-#

*代表腔室數#代表模具直徑

產品用途

各類模具的加熱與熱處理

適用于大型模具和擠壓機

加熱類型

中紅外波段照射加熱

加熱元件

進口中紅外加熱模塊

加熱效率

中紅外波釋放率85％，用于中紅外波段加熱的鋼材及零部件吸收率達75％以上

加熱速率

常溫至580℃ 30分鐘

空載 44KW/腔室  常規容量時

外形材質

不銹鋼

拋光

內腔材質

304不銹鋼

整體結構

普通鋼結構

隔熱材質

陶瓷纖維材料

隔熱層厚

200mm

根據加熱物料體積適當加厚

隔熱性能

設備外表溫升≤室溫＋10℃

加熱至480℃時計算

腔室容量

根據模具尺寸計算

常規1200mm×1000mm×1100mm/腔室

額定溫度

最高可用溫度為650℃

常規可用溫度為≤600℃

額定電壓

交流電壓350V-420V

380V

額定功率

根據模具尺寸計算模塊功率

常規44KW

能源供給

三相五線制電源供給

無需其它能源 例如水，氣等

控制方式

PLC,SSR,PID智能控制

可定制和融合在現有生產線

顯示方式

西門子觸摸屏

可定制和融合在現有生產線

耗能計算

70kwh/24小時/腔室

24小時工作制 11KW/腔室時

保溫耗能

0.5kwh/小時/腔室

11KW/腔室時

物料溫差

≤設定值±3℃

加熱終了時 單腔單物料時

物料保護

歐姆龍高溫保護系統

加熱系統失靈 高溫保護啟動

開門方式

上開式

開門形式

電動推桿

三相1000W電動機
